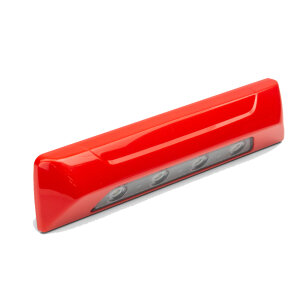

Ein kompakter, leistungsstarker LED-Breitstrahler für den Innen- und Außeneinsatz an Einsatz-, Nutz- und Sonderfahrzeugen. Ideal als Umfeld- oder Arbeitsleuchte zur sicheren Ausleuchtung von Trittbereichen, seitlichen Fahrzeugzonen oder Heckarbeitsplätzen. Achte bei der Installation auf korrekte Polarität (Rot = +VDC, Schwarz = Masse), eine abgesicherte Zuleitung (2 A) und eine plane, entgratete Montagefläche. Die Leuchte wird mit Schaumstoffunterlage und zwei selbstschneidenden Schrauben befestigt. Die Blende ist austauschbar und in mehreren Farben erhältlich.
Technische Details
Elektrische Daten
Leistungsaufnahme: bis zu 14,4 W
Lichtstrom: 1.400 lm (roh) / 890 lm (effektiv)
Spannungsversorgung: 12–24 V DC (Multivoltage)
Max. Stromaufnahme: 1,2 A @ 12 V / 0,6 A @ 24 V
Empfohlene Sicherung: 2 A
LED-Elemente: 4× High-Power-LED, Lichtbild: Breitstrahler
Bauartprüfungen & EMV
ECE R10 (EMV) geprüft
CISPR 25: Class 3 (12 V) / Class 2 (24 V)
Schutz & Umgebung
Schutzklasse/Schutzart: IPX7 (wasserfest)
Betriebstemperatur: −30 °C bis +65 °C
Vibrations- und witterungsbeständig
Mechanik & Anschluss
Anschlusskabellänge: ca. 21 cm (Rot = +VDC, Schwarz = GND, je 20 AWG)
Gewicht: 108 g
Lichtscheibe: klar; LED-Farbe: weiß
Blende (austauschbar): schwarz, weiß, rot (RAL 3001), gelb (RAL 1016), chrom
Hinweis zur Montage: Vorbohrungen für 2× selbstschneidende Schrauben Ø 4×16 mm sowie Durchführung Ø 14 mm; Kanten entgraten. Blende nach der Befestigung aufclipsen.
Lieferumfang:
• SL157 LED-Umfeldleuchte (weißes Licht, klare Linse)
• Austauschbare Blende in gewählter Farbe
• Schaumstoffunterlage (Dichtung)
• 2× selbstschneidende Schrauben zur Befestigung
• Installationsanleitung
Angaben zur Produktsicherheit
Herstellerinformationen:
LED-MARTIN GmbH
Halenbacher Straße 8
Rheinland-Pfalz
Arzfeld, Deutschland, 54687
service@led-martin.de
https://www.led-martin.de/
Istruzioni di montaggio
1. Scegliere una posizione di montaggio adeguata che garantisca un'illuminazione sufficiente e che non sia coperta da componenti del veicolo.
2. Praticare due fori di fissaggio (Ã 4 mm) e un foro centrale (Ã 14 mm) per il cavo di collegamento.
3. Rimuovere spigoli vivi e sbavature per non danneggiare l'isolamento del cavo.
4. Far passare il cavo di collegamento attraverso il foro e fissare la lampada con le viti autofilettanti in dotazione.
5. Applicare la guarnizione in schiuma tra la lampada e la carrozzeria per impedire l'ingresso di umidità .
6. Dopo il montaggio, agganciare la mascherina colorata all'alloggiamento della lampada.
Collegamento elettrico
⢠Cavo rosso = +VDC (12â24 V CC)
⢠Cavo nero = massa (GND)
Fusibile consigliato: fusibile lento da 2 A
Nota: assicurarsi che il collegamento sia pulito e privo di corrosione. L'inversione di polarità può causare danni all'elettronica.
