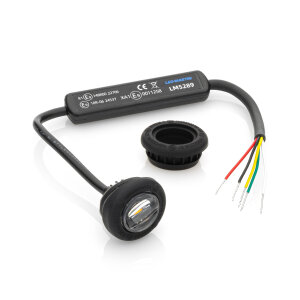

Combinazione versatile di luce di ingombro e luce di segnalazione
La luce di ingombro e di segnalazione L8 pu� essere utilizzata contemporaneamente come luce di posizione, luce di ingombro o luce di marcatura laterale in combinazione con una luce di segnalazione molto aggressiva
Ideale per la sicurezza e la visibilit� dei contorni dei veicoli con effetto di segnalazione aggiuntivo
Design compatto con montaggio semplice
Luce rotonda per il montaggio in un foro da 19 mm
Facile da fissare inserendola nel foro predisposto
La fornitura comprende una guarnizione in gomma per il montaggio diritto o su tubi
Funzioni intelligenti per una maggiore sicurezza
Possibilit� di sincronizzazione di pi� lampeggianti
Modalit� alternata attivabile per il lampeggiamento alternato di pi� unit�
Utilizzabile in modo flessibile in diversi tipi di veicoli e applicazioni
Angaben zur Produktsicherheit
Herstellerinformationen:
LED-MARTIN GmbH
Bahnhofstraße 13
Rheinland-Pfalz
Arzfeld, Deutschland, 54687
service@led-martin.de
https://www.led-martin.de/
Istruzioni di collegamento L8 Luce di posizione e di segnalazione laterale con luce di avvertimento integrata
Descrizione generale del prodotto
Combinazione di luce di ingombro e luce di segnalazione
Quattro moduli formano un'unità di segnalazione lampeggiante omologata ECE-R65
Luci di segnalazione sincronizzabili
Modalità lampeggiante alternata possibile
Dati tecnici
Tensione di esercizio: CC 10-30 V
Potenza assorbita:
- Luce di segnalazione: 1 × 5 W
- Luce di contorno: 2 × 0,2 W
Grado di protezione: IP67
Intervallo di temperatura: da -30 °C a +60 °C
Omologazioni: ECE-R65 (con 4 moduli), ECE-R10, ECE-R148
Tecnologia LED
Istruzioni di montaggio
1. Forare un foro di montaggio con diametro di 19 mm
2. Inserire l'anello di montaggio nel foro praticato
3. Inserire la lampada nell'anello di montaggio
Collegamento elettrico
Schema di collegamento secondo le seguenti posizioni:
1 Nero - Massa
2 Rosso - spia di avvertimento + (tensione di commutazione)
3 Verde - Luce di ingombro + (luce di posizione)
4 Giallo - Segnale di sincronizzazione
5 Bianco - Modalità alternata (opzionale)
Modello lampeggiante (luce di segnalazione)
Singolo 120 fpm
Doppio 120 fpm
Quadruplo 120 fpm
Singolo/Doppio 120 fpm
Singolo/Quadruplo 120 fpm
Singolo SAE
Doppio SAE
Quad SAE
Singolo/Doppio SAE
Singolo/Warp
Warp 60 fpm
Luce continua 50%
Luce continua 10%
Note
Per l'omologazione ECE-R65 è necessario utilizzare quattro moduli contemporaneamente
La sincronizzazione dei moduli avviene tramite linea di sincronizzazione
Modalità alternata commutabile tramite cavo di comando separato
Prima del montaggio assicurarsi che tutti i collegamenti elettrici siano correttamente isolati
