Descrizione della funzione/dell'applicazione:
I sistemi di segnalazione luminosa devono rimanere spesso in funzione anche quando i veicoli sono spenti e chiusi, nonostante il veicolo interrompa l'alimentazione elettrica, come previsto dalla norma.
In questo modo, le luci di segnalazione non vengono collegate direttamente alla batteria del veicolo, cosa che potrebbe indebolirla in caso di periodi di inutilizzo prolungati.
Il relè qui offerto viene attivato dal plus dell'accensione e collega direttamente la batteria all'utenza. Dopo il tempo selezionato (fino a 12 ore), il relè disattiva completamente il sistema di segnalazione luminosa, dopo la disattivazione dell'accensione, e lo mette fuori tensione.
In questo modo è garantito il parcheggio sicuro del veicolo.
Descrizione tecnica:

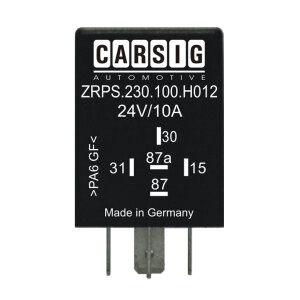

Relè temporizzato con ritardo in caduta, alimentazione accoppiata tramite 15 e 87, contatto centrale del relè su +UB, trigger positivo, 1 ingresso.
Quando la tensione di alimentazione viene applicata al terminale 15, il relè si attiva immediatamente. Non appena la tensione al terminale 15 viene tolta, il relè scatta dopo il tempo di ritardo impostato.
Numero connettore:
30: +VDC (tensione batteria)
31: -massa
87: contatto normalmente aperto NO (uscita +VDC)
87a: NC (normalmente chiuso)
15: Plus accensione
