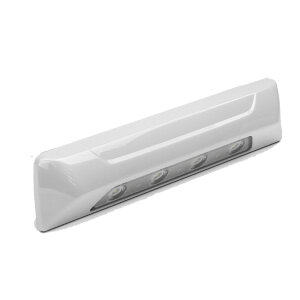

Un proiettore LED compatto e potente per uso interno ed esterno su veicoli di emergenza, commerciali e speciali. Ideale come luce ambientale o da lavoro per illuminare in modo sicuro le zone di accesso, le zone laterali del veicolo o le postazioni di lavoro posteriori. Durante l'installazione, prestare attenzione alla polarità corretta (rosso = +VDC, nero = massa), a un cavo di alimentazione protetto (2 A) e a una superficie di montaggio piana e sbavata. La lampada viene fissata con un supporto in schiuma e due viti autofilettanti. La mascherina è sostituibile e disponibile in diversi colori.
Dettagli tecnici
Dati elettrici
Potenza assorbita: fino a 14,4 W
Flusso luminoso: 1.400 lm (grezzo) / 890 lm (effettivo)
Alimentazione: 12–24 V CC (multitensione)
Assorbimento massimo: 1,2 A @ 12 V / 0,6 A @ 24 V
Fusibile consigliato: 2 A
Elementi LED: 4× LED ad alta potenza, fascio luminoso: ampio
Test di omologazione e EMC
Testato secondo ECE R10 (EMC)
CISPR 25: Classe 3 (12 V) / Classe 2 (24 V)
Protezione e ambiente
Classe di protezione/Tipo di protezione: IPX7 (impermeabile)
Temperatura di esercizio: da −30 °C a +65 °C
Resistente alle vibrazioni e agli agenti atmosferici
Meccanica e collegamento
Lunghezza cavo di collegamento: circa 21 cm (rosso = +VDC, nero = GND, ciascuno 20 AWG)
Peso: 108 g
Lente: trasparente; colore LED: bianco
Mascherina (sostituibile): nera, bianca, rossa (RAL 3001), gialla (RAL 1016), cromata
Note sul montaggio: preforare per 2 viti autofilettanti Ø 4×16 mm e passaggio Ø 14 mm; sbavare i bordi. Dopo il fissaggio, agganciare la mascherina.
Contenuto della fornitura:
• Lampada LED SL157 (luce bianca, lente trasparente)
• Copertura sostituibile nel colore scelto
• Supporto in schiuma (guarnizione)
• 2 viti autofilettanti per il fissaggio
• Istruzioni di installazione
Angaben zur Produktsicherheit
Herstellerinformationen:
LED-MARTIN GmbH
Halenbacher Straße 8
Rheinland-Pfalz
Arzfeld, Deutschland, 54687
service@led-martin.de
https://www.led-martin.de/
Istruzioni di montaggio
1. Scegliere una posizione di montaggio adeguata che garantisca un'illuminazione sufficiente e che non sia coperta da componenti del veicolo.
2. Praticare due fori di fissaggio (Ã 4 mm) e un foro centrale (Ã 14 mm) per il cavo di collegamento.
3. Rimuovere spigoli vivi e sbavature per non danneggiare l'isolamento del cavo.
4. Far passare il cavo di collegamento attraverso il foro e fissare la lampada con le viti autofilettanti in dotazione.
5. Applicare la guarnizione in schiuma tra la lampada e la carrozzeria per impedire l'ingresso di umidità .
6. Dopo il montaggio, agganciare la mascherina colorata all'alloggiamento della lampada.
Collegamento elettrico
⢠Cavo rosso = +VDC (12â24 V CC)
⢠Cavo nero = massa (GND)
Fusibile consigliato: fusibile lento da 2 A
Nota: assicurarsi che il collegamento sia pulito e privo di corrosione. L'inversione di polarità può causare danni all'elettronica.
