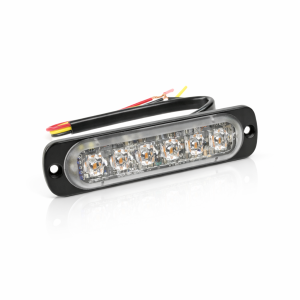

ST6 Lampeggiante frontale - giallo - AUTO DIM Classe 2 | 12V/24V | orizzontale

ST6 Lampeggiante frontale - giallo - AUTO DIM Classe 2 | 12V/24V | orizzontale

79,00 €

escl. 19% IVA , più

Vantaggi
Piano di collegamento

Vantaggi del prodotto in breve

Robusto alloggiamento in solido alluminio con funzione di sincronizzazione per più unità.
ECE-R65 Classe 2 | Funzione giorno/notte manuale
Modulo LED di segnalazione estremamente piatto con profilo di soli ~9 mm e potente emissione luminosa, ideale per installazioni in spazi ristretti.
Completamente resistente alle intemperie e alle vibrazioni per applicazioni esterne e interne.
LxPxA: 112x28x9 mm

Colori dei cavi:

Schwarz: - Masse

Rot: Warnwirkung an [+]

Gelb: Synchronisation & Blitzmusterwahl an +VDC

Weiß: Nachtabsenkung [+]

Informationen: Verbinden Sie die GRÜNEN Drähte mit anderen Leuchten mit oder ohne Umgebungslichtsensor, um eine synchronisierte Dimmung zu erreichen.

Codice articolo: LM5503
EAN: 4251508209723
Produttore: LED-MARTIN

Disponibile
Tempo di consegna: 1 - 2 giorni lavorativi (DE - estero diverso)

Codice articolo: LM5503

Descrizione
manuale d'uso

La ST6 Class 2 è una lampada di segnalazione a LED estremamente piatta per l'uso professionale su veicoli con i più elevati requisiti in termini di altezza, visibilità e conformità alle norme. Con un'altezza di soli 9 mm circa, può essere montata in modo quasi invisibile ed è ideale per i moderni veicoli di emergenza, di servizio e commerciali. La lampada dispone di un sistema di controllo integrato con diverse modalità di funzionamento, memorizza le ultime impostazioni utilizzate e funziona completamente senza lampeggiatore esterno.

Una caratteristica speciale è il sistema di regolazione automatica dell'intensità luminosa integrato con sensore di luce ambientale. Questo passa automaticamente a una modalità di potenza ridotta al buio, riducendo al minimo l'abbagliamento notturno. È inoltre disponibile la funzione Soft Night Pattern, che utilizza modelli di lampeggiamento notturno appositamente approvati. Tramite il cavo Activ-Dim™ è possibile regolare in modo sincronizzato più luci, anche di modelli diversi. In alternativa, la funzione di regolazione può essere attivata manualmente o disattivata completamente.

Dettagli tecnici

Potenza assorbita: max. 18,2 W
Potenza assorbita media: circa 9,1 W (a seconda del modello)
Alimentazione: 12-24 V CC
Assorbimento di corrente: max. 1,52 A @12 V / 0,76 A @24 V
Numero di LED: 6 LED ad alta potenza
Colori della luce: ambra, blu, rosso, verde o bianco
Colore delle lenti: trasparente o fumé
Modelli di lampeggiamento: 31 modelli integrati
Sincronizzazione: fino a 20 moduli
Omologazioni: ECE R65 Classe 2 (XA2 / XB2 / XR2), ECE R10, SAE J595 Classe 1
Classe di protezione: IP67 / IP69K
Temperatura di esercizio: da -30 °C a +65 °C
Temperatura di stoccaggio: da -40 °C a +75 °C
Materiale dell'alloggiamento: alluminio pressofuso
Materiale della lente: policarbonato
Lunghezza cavo di collegamento: circa 250 mm
Tipi di montaggio: montaggio orizzontale o verticale con viti
Altezza: circa 9 mm

Vantaggi del prodotto

Design ultrapiatto con un'altezza di soli 9 mm circa
Omologato ECE R65 classe 2, anche con lente fumé
Regolazione automatica giorno/notte con sensore di luce
Soft Night Pattern per ridurre l'abbagliamento
Activ-Dim™ per la regolazione sincronizzata di più lampade

Contenuto della confezione

Luce di segnalazione a LED ST6 Classe 2 nel colore della luce selezionato
Cavo di collegamento
Materiale di montaggio

Angaben zur Produktsicherheit

Herstellerinformationen:

LED-MARTIN GmbH
Halenbacher Straße 8
Rheinland-Pfalz
Arzfeld, Deutschland, 54687
service@led-martin.de
https://www.led-martin.de/

Sicurezza e avvertenze per l'installazione

L'installazione richiede conoscenze di elettricità automobilistica.
Prima di eseguire lavori sull'impianto elettrico, scollegare la batteria.
Proteggere i cavi dall'abrasione, sbavare i passaggi e, se necessario, dotarli di gommini/manicotti in gomma.
Nota: se la luce viene montata sotto l'ombra del veicolo/della carrozzeria (ad es. sotto lo spoiler/la mascherina), il sensore di luce automatico deve essere disattivato prima del montaggio finale (vedere "Disattivare il sensore di luce").

Cavi e collegamento di base

BLACK = massa / massa telaio
ROSSO = +VDC Modalità di avviso 1 (con fusibile 2A)
BIANCO = +VDC Modalità di avviso 2 (con fusibile 2A)
VERDE = Bassa potenza / Modello notturno soft / Activ-Dim™ (segnale di regolazione dell'intensità luminosa)
GIALLO = Selezione modello lampeggiante, sincronizzazione e modalità di regolazione

Configurazione di base consigliata:
1) BLACK alla massa del veicolo.
2) Collegare RED e/o WHITE tramite interruttore a +12/24V, ciascuno con fusibile da 2A (per ciascuna modalità).
3) Collegare YELLOW (opzionale) al pulsante/interruttore per la selezione del modello/sincronizzazione.
4) GREEN (opzionale) all'interruttore per la regolazione manuale dell'intensità luminosa/bassa potenza o utilizzare come uscita Activ-Dim™ (vedi sotto).

Modalità di avviso (logica di commutazione)

Modalità di allarme 1:
RED su +VDC → modalità di avviso (modello di lampeggiamento standard: FP#2 "Single [2Hz]").

Modalità di allarme 2:
BIANCO su +VDC → Modalità di allarme (modello di lampeggiamento standard: FP#1 "Doppio [2Hz]").

Modalità di allarme 3 (Cruise):
RED + WHITE su +VDC → modalità di avviso (modello di lampeggiamento standard: FP#5 "Cruise").

Bassa potenza / Modello Soft Night / Activ-Dim™ (VERDE)

Bassa potenza manuale (mentre è attiva una modalità di allarme):
VERDE su +VDC → Funzionamento a bassa potenza.

Bassa potenza automatica (sensore di luce ambientale):
Le luci con sensore di luminosità si attenuano automaticamente quando la luminosità ambientale è inferiore a circa 500 lux (per circa 5 secondi).
Ritorno alla modalità ad alta potenza quando la luminosità supera i 1.000 lux circa (per circa 5 secondi).

Activ-Dim™ (regolazione sincronizzata):
Quando il sensore di luce attiva la modalità a bassa potenza, GREEN emette un segnale +VDC. Questo segnale può essere utilizzato per regolare in modo sincronizzato altre lampade:
Collegare GREEN di questa lampada agli ingressi dimmer/bassa potenza di altre lampade (possibile anche senza sensore di luce proprio).

Soft Night Pattern:
In modelli adeguati, viene utilizzato di default un "Soft Night Pattern" per ridurre l'abbagliamento notturno. Questo può essere disattivato tramite la modalità di impostazione (vedere "Impostazione della sincronizzazione e del Soft Night Pattern").

Selezionare il modello di lampeggiamento (YELLOW)

Mentre è attiva una modalità di avviso, impostare YELLOW brevemente su +VDC:

1× breve = modello di lampeggiamento successivo
3× veloce (entro 1 secondo) = ritorno al modello di lampeggiamento standard

Nota: se la selezione del modello di lampeggiamento è bloccata, premendo il tasto la spia mostra un breve "Off" (OFF momentaneo).

Bloccare/sbloccare il modello di lampeggiamento (YELLOW)

Mentre è attiva una modalità di avviso ed è stata impostata la modalità desiderata:
Collegare YELLOW in modo permanente a +VDC per 8 secondi.
Dopo circa 2 secondi, la spia lampeggia 1 volta al secondo fino a diventare fissa come conferma del "blocco". Quindi scollegare nuovamente YELLOW.

Sblocco:
Eseguire nuovamente la stessa procedura. Per confermare, la spia lampeggia rapidamente ("Sblocco").

Sincronizzazione di più luci (collegare YELLOW)

Per la sincronizzazione dei modelli di lampeggiamento:

Collegare tra loro tutti i cavi YELLOW delle luci.
Tutte le luci devono essere impostate sullo stesso modello di lampeggiamento affinché la sincronizzazione funzioni correttamente.

Impostazione del gruppo di sincronizzazione e del Soft Night Pattern

Ogni modalità di allarme può essere assegnata a un proprio gruppo di sincronizzazione (ad es. in fase o alternato).
Procedura (per la modalità di segnalazione desiderata):
1) Passare alla modalità desiderata: applicare RED o WHITE o RED+WHITE a +VDC.
2) Avviare la modalità di impostazione collegando anche YELLOW a +VDC all'accensione.
3) Quindi scollegare YELLOW da +VDC → modalità di impostazione attiva (la lampada funziona in modalità a bassa potenza).
4) Toccare brevemente (< 5 secondi) YELLOW su +VDC per scorrere le impostazioni (indicazione tramite sequenze lampeggianti).
5) Per salvare/uscire dalla modalità di impostazione: scollegare l'alimentazione (spegnere).

Principio:
le luci dello stesso gruppo lampeggiano insieme; il gruppo 1 e il gruppo 2 lampeggiano alternativamente (in modo alternato).
Durante questa procedura di impostazione, Soft Night Pattern può essere attivato/disattivato a seconda della selezione.

Disattivare/attivare il sensore di luce (Automatic Ambient Light Sensor)

1) Disconnettere completamente la lampada dall'alimentazione.
2) Accenderla collegando contemporaneamente RED + GREEN + YELLOW a +VDC.
3) Scollegare nuovamente YELLOW e GREEN da +VDC → "Light Sensor Setting Mode".
4) Toccare brevemente (< 1 secondo) GREEN su +VDC per commutare:

Luce fissa + 1 lampeggio singolo = sensore di luce attivato
Solo luce continua = sensore di luce disattivato

Per salvare: scollegare l'alimentazione (spegnere).

Ripristino delle impostazioni di fabbrica

Durante una qualsiasi modalità di impostazione:
Tenere premuto YELLOW su +VDC per più di 5 secondi.
La spia conferma il ripristino con rapidi segnali luminosi brevi.

Montaggio (breve guida)

1) Segnare e praticare due fori di fissaggio e un passaggio cavi. Fare attenzione a non danneggiare alcuna parte del veicolo.
2) Sbavare i fori; se necessario, proteggere il passacavo con un gommino.
3) Far passare il cavo attraverso il cuscinetto in schiuma/distanziatore e il passacavo.
4) Fissare saldamente la lampada con le viti in dotazione.
Opzionale: distanziale in gomma (disponibile separatamente) per un appoggio/un'inclinazione personalizzati.
