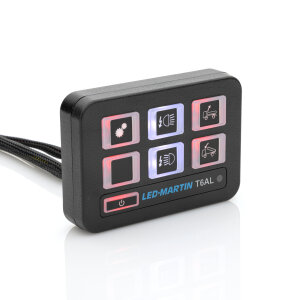

Unità di commutazione T6AL – Descrizione del prodotto
Sei gruppi di commutazione per la massima flessibilità: due da 10 A, quattro da 5 A – ideali per il comando mirato di diversi utenze
Ampio intervallo di tensione in ingresso da 10–30 V per l'impiego in autovetture, veicoli commerciali e sistemi mobili
Carico totale fino a 40 A per riserve di potenza sufficienti
Grazie ai fogli di adesivi molto completi in dotazione, ogni tasto può essere contrassegnato in modo univoco e permanente
Il sensore di luce integrato attenua la retroilluminazione di notte e la mantiene di giorno per una leggibilità ottimale
Modalità operative e logica
Ogni tasto può essere assegnato singolarmente come interruttore per l'accensione/spegnimento permanente
In alternativa, utilizzabile come pulsante non programmabile per funzioni momentanee (ad es. clacson, impulsi)
La modalità master-slave raggruppabile consente di commutare più uscite contemporaneamente
Logica di commutazione chiaramente strutturata per una messa in funzione rapida e un utilizzo intuitivo
Collegamento elettrico
Il cavo di uscita è dotato di un cavo di massa aggiuntivo: i dispositivi possono essere collegati direttamente al cavo di uscita
Non è necessario un nodo di massa separato tramite la tensione di ingresso, riducendo così il cablaggio e le fonti di errore
Uscite solide: 2×10 A e 4×5 A, max. 40 A in totale (assicurarsi che il fusibile sia adeguato)
Tensione di ingresso 10–30 V per reti di bordo a 12 V e 24 V
Campi di applicazione
Impianti elettrici di veicoli, sovrastrutture speciali, comandi di macchine e applicazioni mobili
Ovunque siano richieste dimensioni compatte, una chiara etichettatura e una logica di commutazione variabile
Fornitura
Unità di commutazione T6AL
Fogli adesivi molto completi per la personalizzazione delle etichette dei tasti
Breve guida per il collegamento e la messa in funzione
